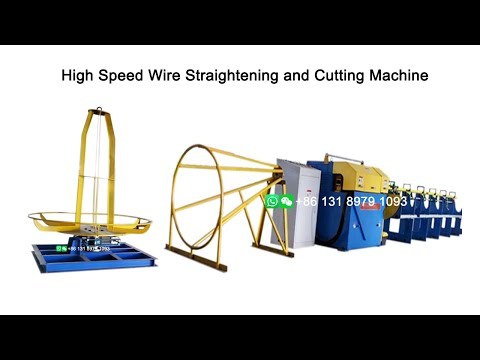

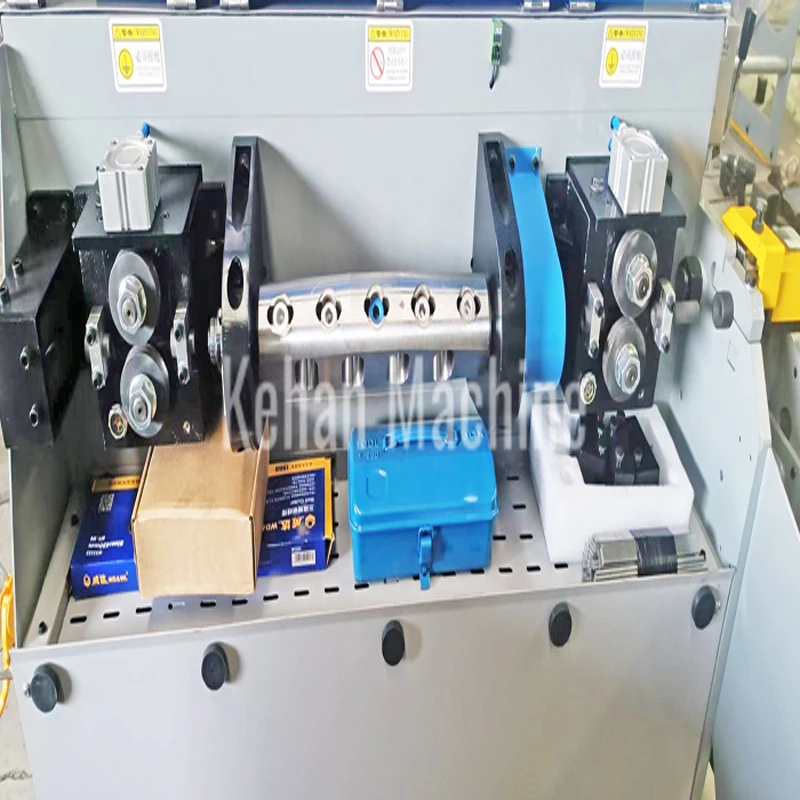

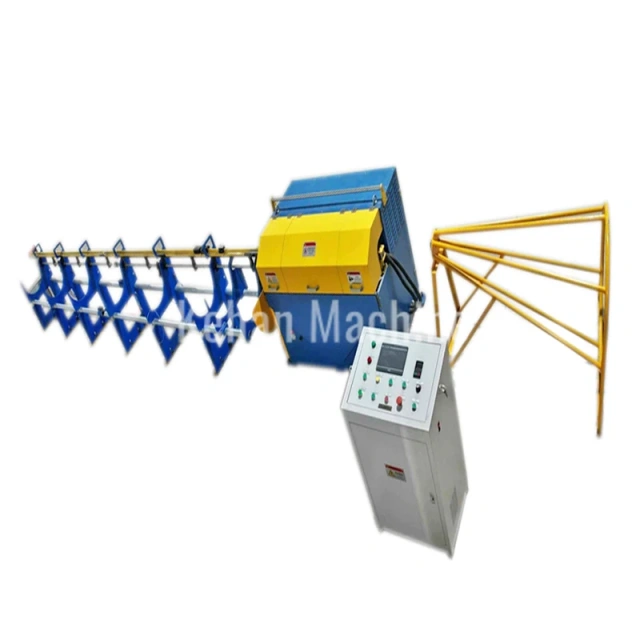

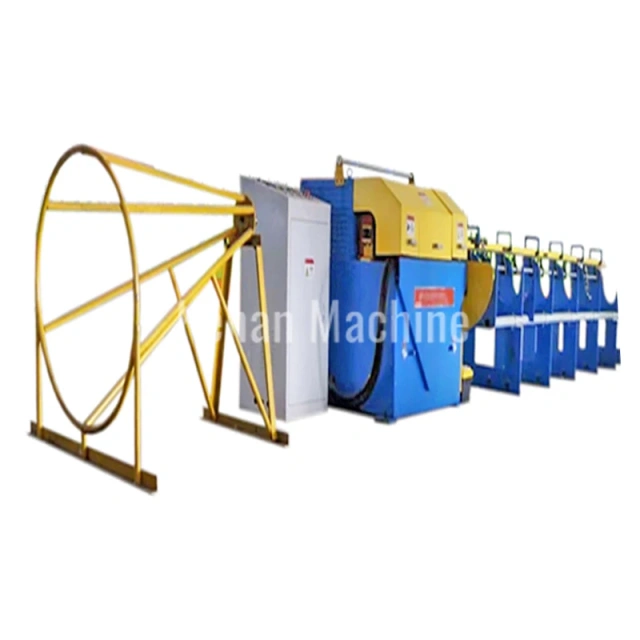

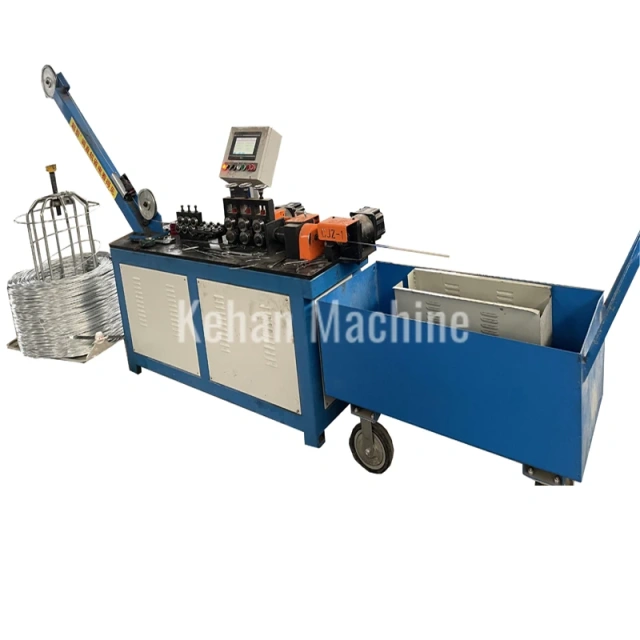

เครื่องยืดและตัดลวดความเร็วสูง ใช้ในการยืดและตัดลวดโลหะและเหล็กเส้นตามความยาวที่ตั้งไว้โดยเฉพาะเหล็ก เครื่องยืดและตัดลวด ประกอบด้วยโครง กลไกการป้อน กลไกการยืด กลไกการตัด ชั้นวางรับ นอกจากนี้ ส่วนการยืดยังประกอบด้วยเพลายืด บล็อกยืด และบล็อกลูกปืน เมื่อเครื่องยืดทำงาน มอเตอร์และสายพานสามเหลี่ยมจะบังคับให้เพลายืดหมุนอย่างรวดเร็ว
ประสิทธิภาพของเครื่องตัดและยืดลวด:
- อุปกรณ์ CNC พร้อมควบคุม HMI และ PLC.
- ความเร็วในการประมวลผลสูงสุด 130 ม./นาที.
- ลดข้อผิดพลาดในการตัดความยาวของเหล็กเส้น 1 มม.
- ชนิดดึง 2 หัว ทำงานราบรื่น
- ปรับเหล็กเส้นให้ต่ำกว่า 1 เมตร แล้วดึงออก
- แม่พิมพ์เหล็กทังสเตนใช้สำหรับลวดก่อสร้าง
พารามิเตอร์ทางเทคนิค
|
แบบอย่าง |
จีที2-5 |
จีที3-6 |
จีที3-8 |
จีที6-12 |
จีที8-14 |
|
เส้นผ่านศูนย์กลางลวด (มม.) |
2-5 |
3-6 |
3-8 |
5-12 (แท่งกลม) 6-10 (แถบซี่โครง) |
8-14 |
|
ความยาวตัด (ม.) |
0.1-3 |
0.7-6 |
0.7-6 |
1-12 |
0.7-12 |
|
ข้อผิดพลาดในการตัด (มม.) |
±1 |
±1 |
±1 |
±1 |
±1 |
|
ความเร็ว (ม./นาที) |
80-120 |
100-130 |
100-150 |
70-130 |
80-130-150 |
|
แหล่งจ่ายไฟหลัก (กิโลวัตต์) |
4 |
7.5 |
15 |
22 |
37 |
|
มอเตอร์ตัด (กิโลวัตต์) |
3 |
4 |
4 |
7.5 |
7.5 |
|
ขนาดรวม (ม.) |
1.2*1*1.2 |
1.5×1.1×1.3 |
1.8×1.4×1.3 |
20×3×1.4 |
30×3×2 |
|
น้ำหนัก (กก.) |
1200 |
1800 |
2500 |
6500 |
7600 |
เครื่องยืดและตัดลวดความเร็วสูง คุณสมบัติ:
- วัตถุดิบ

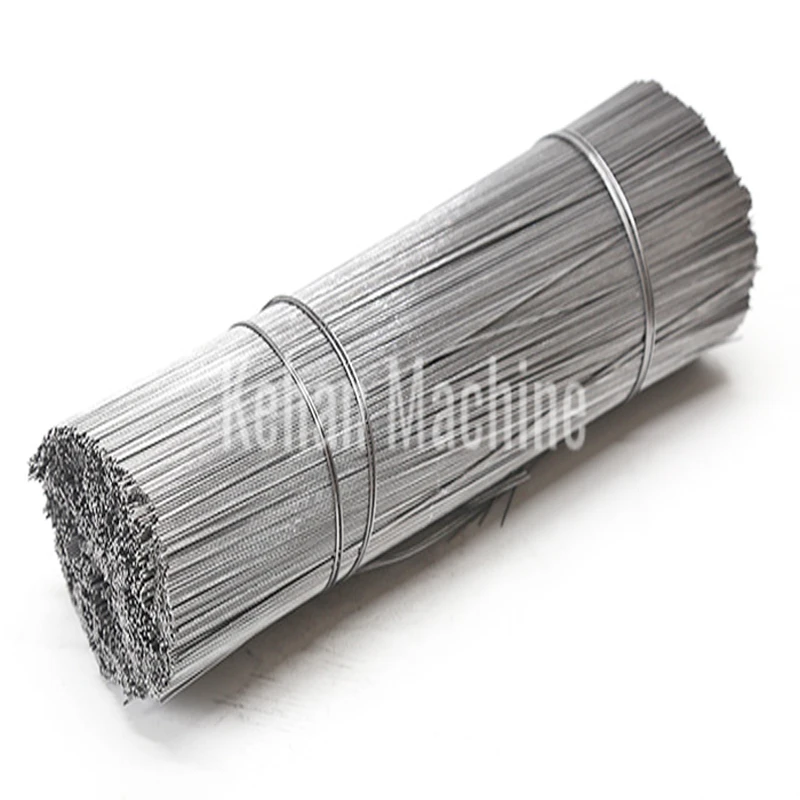

วัตถุดิบที่สามารถนำไปใช้ได้นั้นมีให้เลือกอย่างแพร่หลาย รวมถึงลวดเหล็กกล้าคาร์บอนต่ำ ลวดสังกะสี ลวดเหล็ก

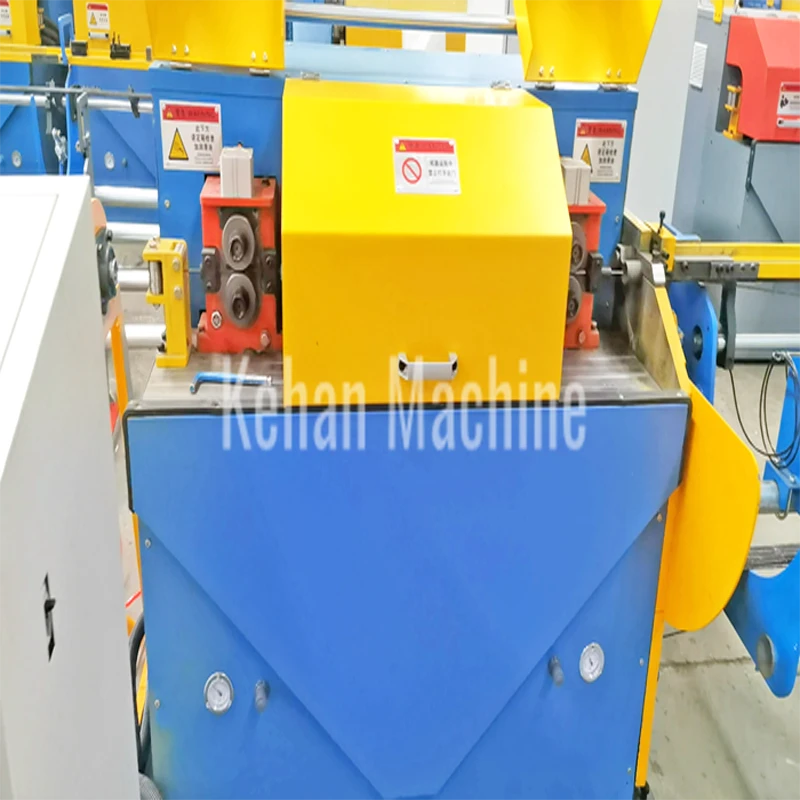

- แผงป้องกันความปลอดภัย
ชิ้นส่วนเครื่องจักรกลความเร็วสูงทั้งหมดได้รับการคลุมด้วยโล่เพื่อหลีกเลี่ยงอันตรายต่อผู้ปฏิบัติงาน

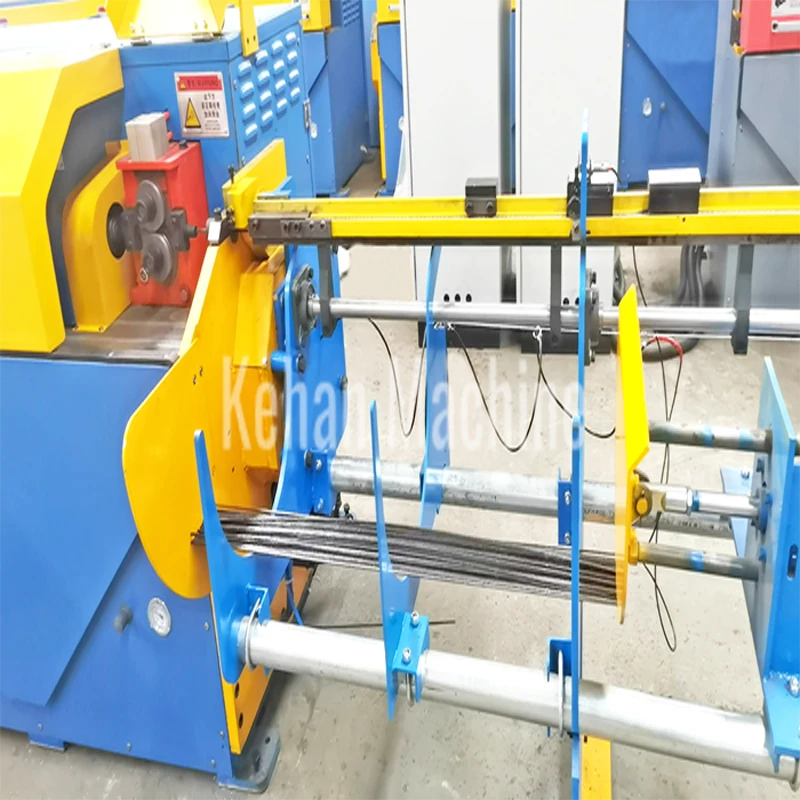

- ชั้นวางลวด
ความยาวมาตรฐานของชั้นวางลวดคือ 3 เมตร และเราสามารถปรับแต่งความยาวเป็น 6 เมตรและ 12 เมตรได้ตามความต้องการของลูกค้าหรืออาจจะยาวกว่านั้นก็ได้
- เครื่องหนีบผมหลัก
หลังจากการแปลงทางเทคโนโลยีขั้นสูง เครื่องหนีบผมหลักจะมีเสียงรบกวนการทำงานต่ำ ไม่เกิน 40 เดซิเบล และอุณหภูมิในการทำงานความเร็วสูงจะมีเสถียรภาพในช่วงต่ำเป็นเวลานาน
- คัตเตอร์
ชิ้นส่วนที่สึกหรอง่าย เช่น มีด ทำจากโลหะผสมพิเศษซึ่งช่วยให้เครื่องจักรมีเสถียรภาพและเพิ่มอายุการใช้งาน

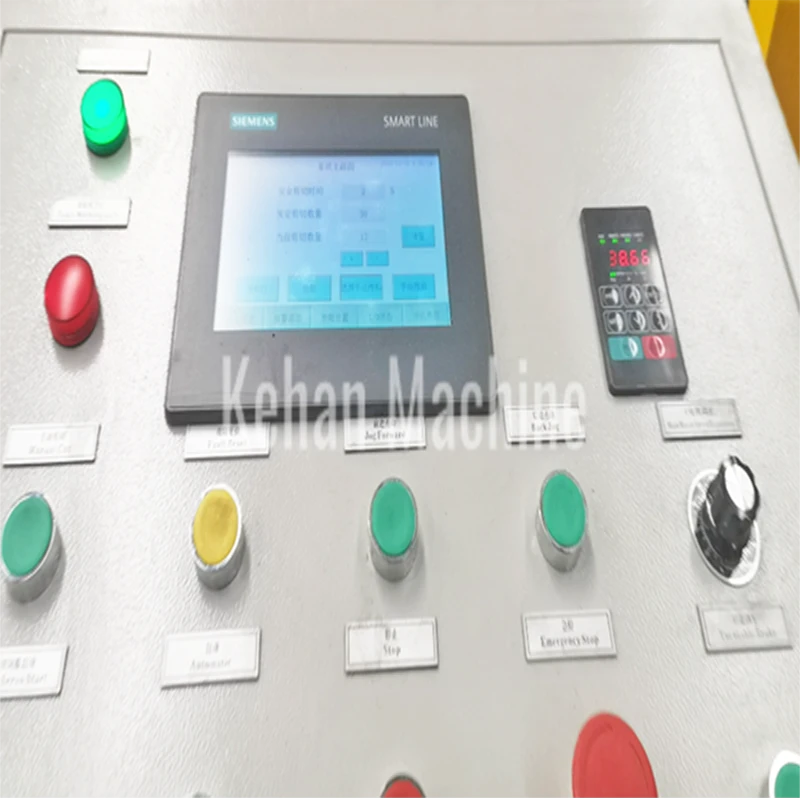

- ตู้ควบคุม
ตู้ควบคุมสามารถปรับความเร็วในการทำงานของเครื่องและความยาวการตัดลวดได้อย่างง่ายดาย

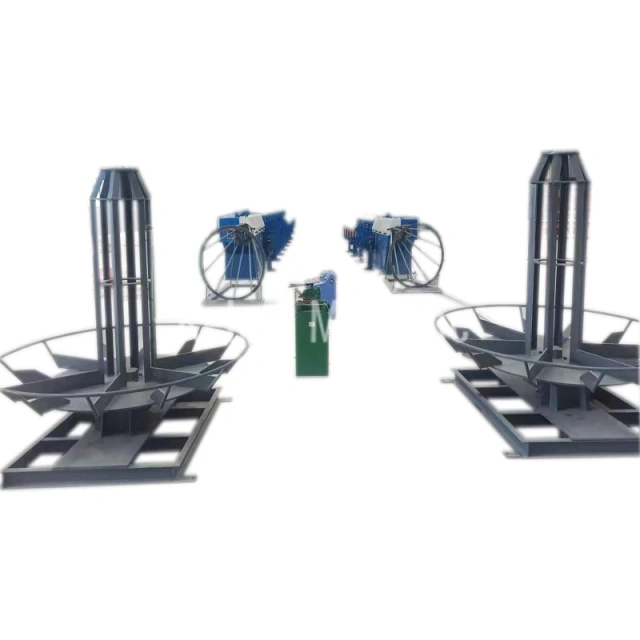

- รีลจ่ายเงิน
ที่ด้านล่างของเฟรมจ่ายออก ตลับลูกปืนสามารถรับน้ำหนักได้มากกว่า 1,000 กก.
- อุปกรณ์นิวเมติกส์
การกระทำทางกลบางอย่างได้รับการควบคุมด้วยลมเพื่อให้มีความไวที่ดีขึ้น
- ความแม่นยำของความยาว
ความแม่นยำของความยาวผลิตภัณฑ์ลวดสามารถเข้าถึง ± 1 มม. ความยาวสายแม่นยำ และรูปลักษณ์สวยงาม
การใช้งานเครื่องยืดและตัดลวดความเร็วสูง:

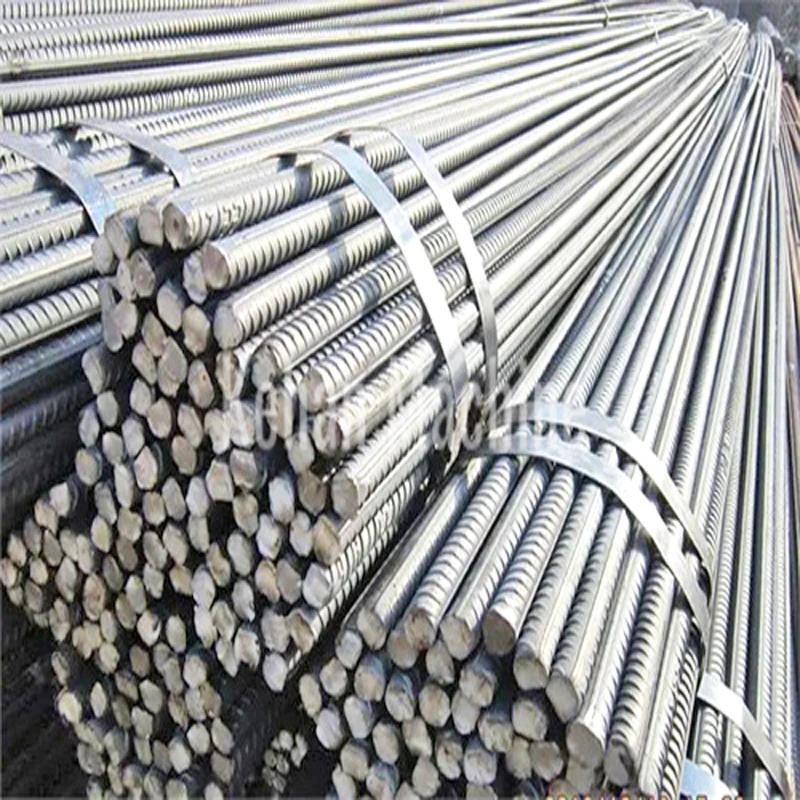

เครื่องจักรเครื่องยืดและตัดลวดใช้กันอย่างแพร่หลายในทางรถไฟความเร็วสูง ทางหลวง สะพานและอุโมงค์ ระบบขนส่งทางราง อุโมงค์ท่อใต้ดิน พลังงานนิวเคลียร์ พลังงานน้ำและโครงสร้างพื้นฐานขนาดใหญ่อื่นๆ และอาคารสำเร็จรูป ศูนย์แปรรูปและกระจายเหล็ก และสาขาอื่นๆ
