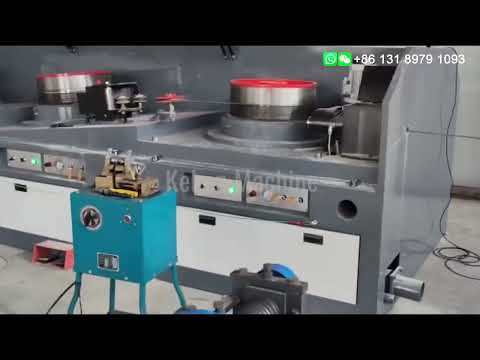

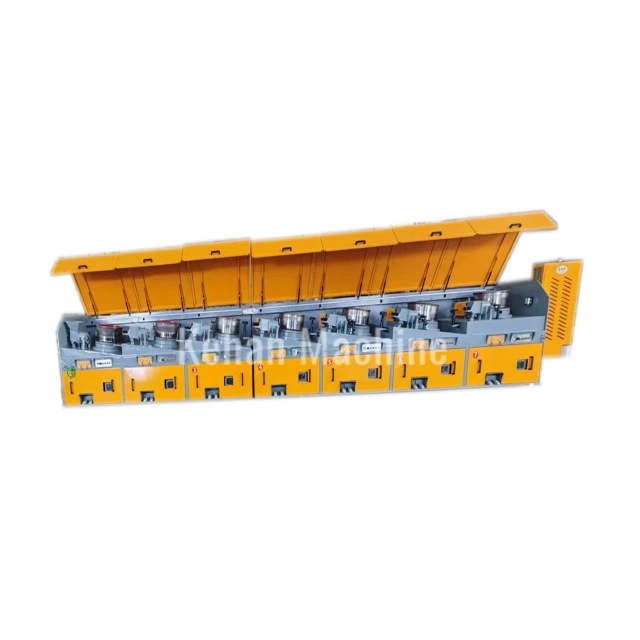

เครื่องดึงลวดตรง ใช้ในการดึงลวดเหล็กกล้าคาร์บอนต่ำ ลวดเหล็กกล้าคาร์บอนปานกลาง และลวดเหล็กกล้าคาร์บอนสูง เครื่องดึงลวดตรงมีเสถียรภาพสูงและใช้งานและบำรุงรักษาสะดวก
เป็นเทคโนโลยีที่ทันสมัยที่สุด โดยมีการควบคุม PLC หน้าจอสัมผัส การควบคุมอินเวอร์เตอร์ ถังทังสเตนคาร์ไบด์พ่น ระบบระบายความร้อนด้วยน้ำ ระบบลดเกียร์ และความเร็วในการดึงสูง
พารามิเตอร์ทางเทคนิค
|
แบบอย่าง |
หน่วย |
LS560 |
LS400 |
LS1200-12 |
LS800-10 |
LS700-9 |
|
เส้นผ่านศูนย์กลางอินพุต |
มม. |
5.5-6.5 |
0.8-1.4 |
8-12 |
8-10 |
6.5-8 |
|
เส้นผ่านศูนย์กลางขาออก |
มม. |
1.6-5.5 |
0.8-1 |
3-5 |
3-4 |
2.5-3 |
|
เส้นผ่านศูนย์กลางบล็อค |
มม. |
560 |
400 |
1200 |
800 |
700 |
|
เส้นทางการวาด |
|
2-12 |
10 |
12 |
10 |
9 |
|
ความเร็ว |
ม./นาที |
720 |
840 |
300 |
360 |
480 |
|
มอเตอร์ |
กิโลวัตต์ |
37-22 |
15-7.5 |
110-90 |
90-55 |
75-55 |
|
ความแข็งแรงแรงดึง |
เมกะปาสคาล |
<550 |
<550 |
<1300 |
<1300 |
<1300 |
|
การบีบอัดรวม |
- |
90.53-89.29 |
87.24-84 |
87.24-85.94 |
84-85.94 |
85.94-85.21 |
|
การบีบอัดเฉลี่ย |
- |
21.00-20.02 |
18.61-16.74 |
20.48-19.58 |
18.42-19.58 |
19.58-19.13 |
|
น้ำหนักต่อหน่วยบล็อก |
ตัน |
1.4 |
1.2 |
2.5 |
1.9 |
1.6 |

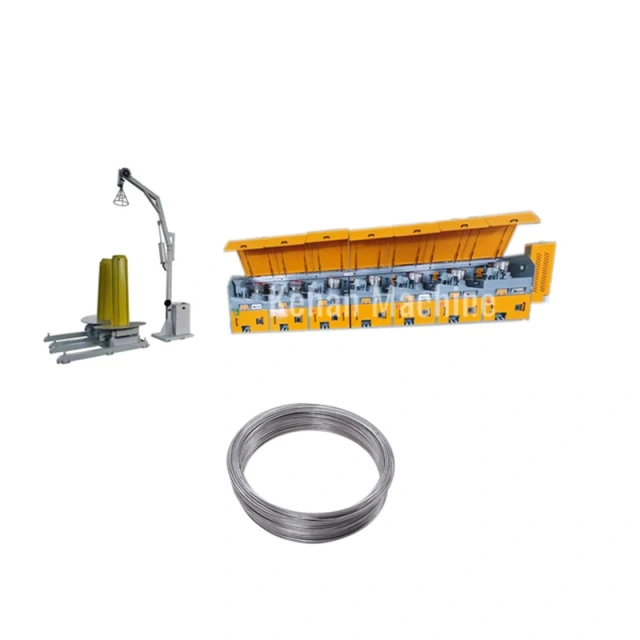

กระบวนการผลิตเครื่องดึงลวด:
ลวดเหล็กกล้าคาร์บอนต่ำ ลวดม้วนและชั้นวางลวด เครื่องขจัดตะกรัน เครื่องดึงลวดชนิดตรง อุปกรณ์สร้างความตึงเครียด เครื่องรับสินค้า
ฟังก์ชั่นเครื่องวาดลวดตรง:
(1) ใช้งานง่ายมาก;
(2) ระบบส่งกำลัง: ขับเคลื่อนด้วยมอเตอร์เซอร์โวโดยตรง
(3) ความเร็ว โหมดการควบคุม: ไดรฟ์เซอร์โว AC;
(4) วิธีการควบคุม: ระบบควบคุมบัส DC ธรรมดา

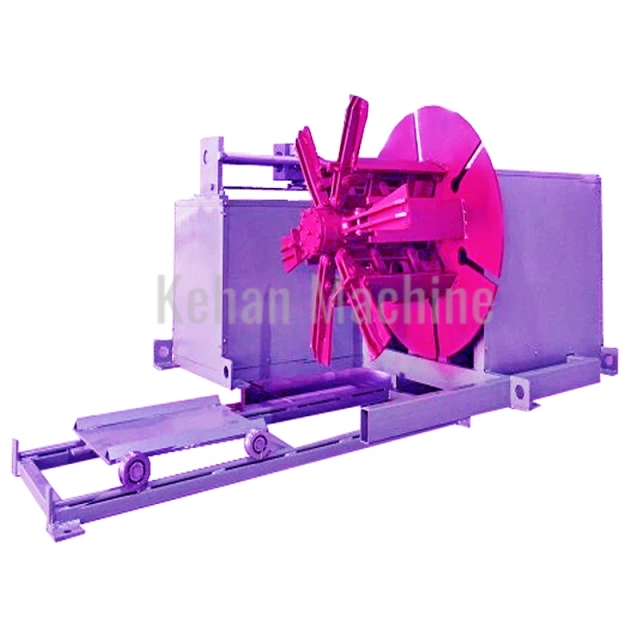

(5) วิธีการเก็บลวด: เครื่องเก็บลวดรูปตัว I, เครื่องเก็บลวดรูปงวงช้าง, เครื่องเก็บลวดแบบกลับหัว ซึ่งสามารถเก็บลวดได้อย่างต่อเนื่อง
(6) อายุการใช้งานของเครื่องกว้านมากกว่า 22,000 ชั่วโมง
(7) บล็อกแรกจะมีการออกแบบอย่างต่อเนื่อง แต่บล็อกแรกสามารถข้ามบล็อกแต่ละบล็อกได้เมื่อจำเป็น
โครงสร้างถังเครื่องวาดลวด:
- เฟรม:
เป็นรากฐานของชุดเครื่องพิมพ์ทั้งหมด เชื่อมด้วยแผ่นรองรับ เหล็กดัด และเหล็กแผ่น วัสดุทั้งหมดได้รับการออกแบบให้มีความปลอดภัยเพียงพอที่จะเพิ่มความแข็งแกร่ง

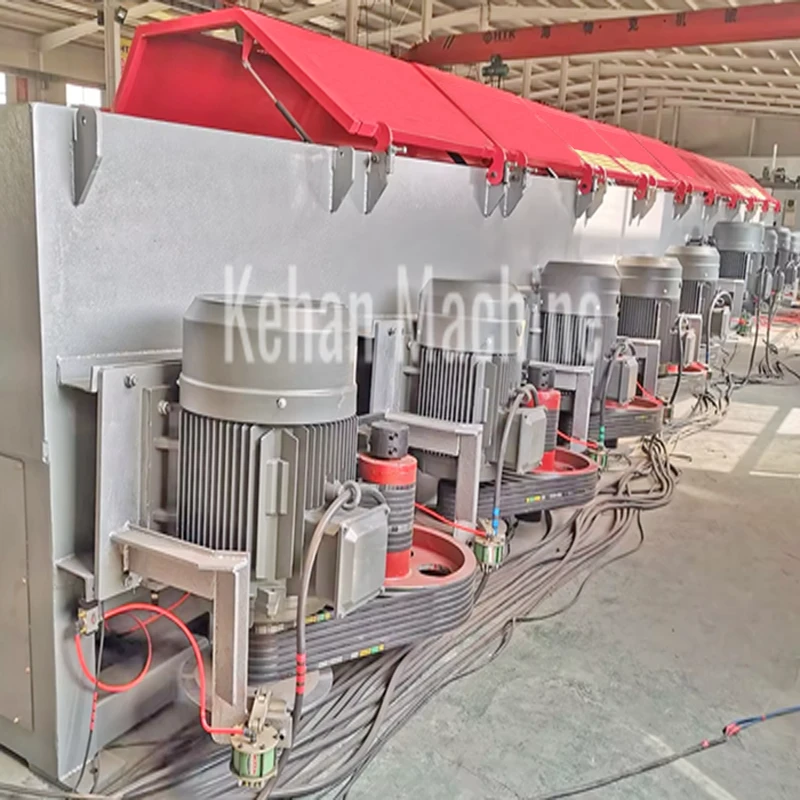

- ขับ:
พลังงานจะถูกส่งไปยังกว้านโดยมอเตอร์ความถี่แปรผัน AC ผ่านการเชื่อมต่อความถี่สูงแบนด์แคบ และส่งผ่านไปยังกว้านโดยตัวลดความแข็ง
- ระบบระบายความร้อนด้วยก๊าปสแตน:
ปลอกน้ำแบบเกลียวติดตั้งอย่างแน่นหนาบนแกนกว้าน และกังหันน้ำอยู่ด้านล่าง กว้านติดตั้งบนแกน และปลอกน้ำด้านล่างและผนังด้านในของกว้านจะสร้างแหล่งเก็บน้ำขนาด 10-15 มม. ภายในกว้านใช้การระบายความร้อนด้วยน้ำแบบช่องแคบเพื่อสร้างการระบายความร้อนด้วยน้ำแบบหมุนเวียนที่ดี
- โครงสร้างกว้าน:
วัสดุเป็นแท่งเหล็กกล้าหล่อ ZG45 หลังจากการชุบแข็งและอบชุบแข็ง hb250 ความสูงของชั้นที่ชุบแข็งคือ 100 มม. ความลึกเกิน 3 มม. HRC 58-62 และอายุการใช้งานยาวนาน

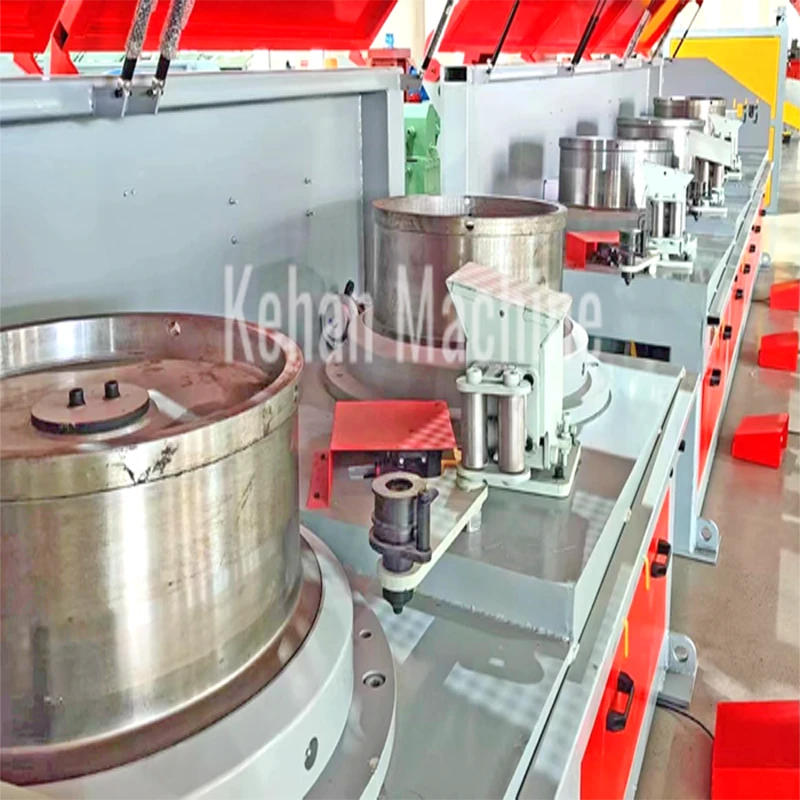

- กล่องแม่พิมพ์วาดลวด:
กล่องแม่พิมพ์เป็นโครงสร้างเชื่อมที่แบ่งออกเป็นสองช่อง ลูกกลิ้งนำทางติดตั้งไว้ที่ด้านข้างเพื่อให้แน่ใจว่าลวดเหล็กสามารถเข้าสู่แม่พิมพ์ดึงได้โดยตรง และควรปรับโครงแม่พิมพ์ให้ตรงกับเส้นสัมผัสของลวดเพื่อเข้าสู่ลูกกลิ้งดึง ลูกกลิ้งปรับแต่งติดตั้งไว้ที่ปลายทางเข้าของฐานแม่พิมพ์ และแกว่งของลูกกลิ้งจะถูกปรับผ่านพลังงานอินพุตของกระบอกสูบขนาดเล็ก เพื่อให้สัญญาณเอาต์พุตของเซ็นเซอร์ที่เกี่ยวข้องสามารถปรับความเร็วในการเปลี่ยนแปลงได้อย่างละเอียด
เครื่องดึงลวด โครงร่างไฟฟ้า:

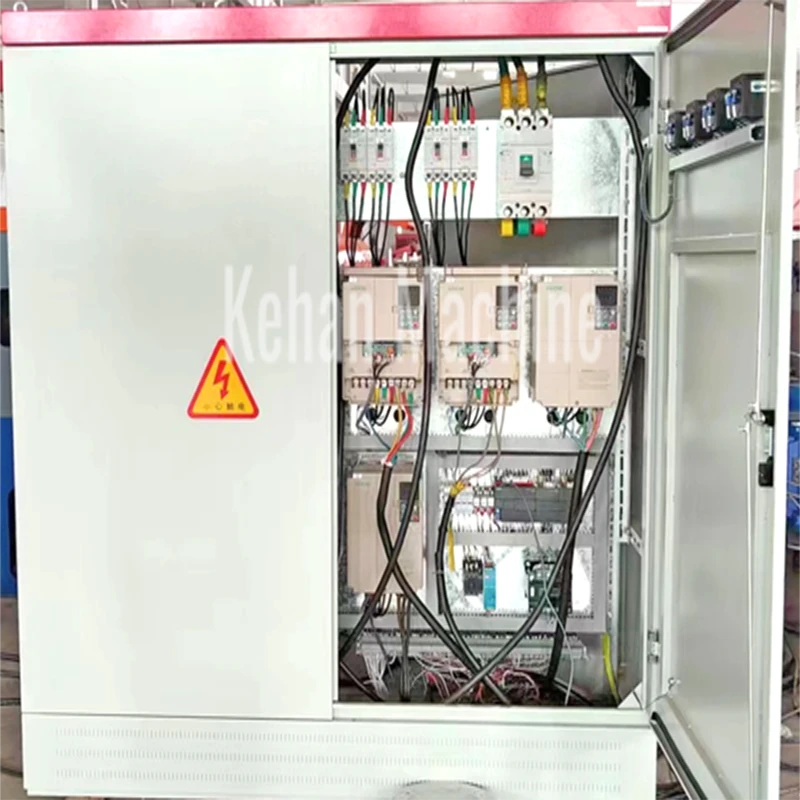

(1) อินเวอร์เตอร์
เครื่องนี้มีตัวแปลงความถี่ซึ่งมีผลประหยัดพลังงานอย่างเห็นได้ชัด การปรับความเร็วทำได้สะดวกมาก ตัวแปลงความถี่ยังมีฟังก์ชั่นการป้องกันมากมาย เช่น กระแสเกิน แรงดันไฟเกิน การป้องกันไฟเกิน ฯลฯ
2) น้ำยาขจัดสนิม
น้ำยาขจัดสนิมใช้การทำงานความเร็วสูงเพื่อบิดลวดในมุมต่างๆ เพื่อขจัดสนิมบนพื้นผิว
(3) กว้าน
ดรัมเครื่องดึงลวดใช้การระบายความร้อนด้วยน้ำแบบร่องแคบซึ่งให้ผลในการระบายความร้อนที่ดี และฝุ่นละอองไม่เข้าไปได้ง่าย และดรัมยังถูกพ่นด้วยการเคลือบทังสเตนคาร์ไบด์เพื่อยืดอายุการใช้งาน

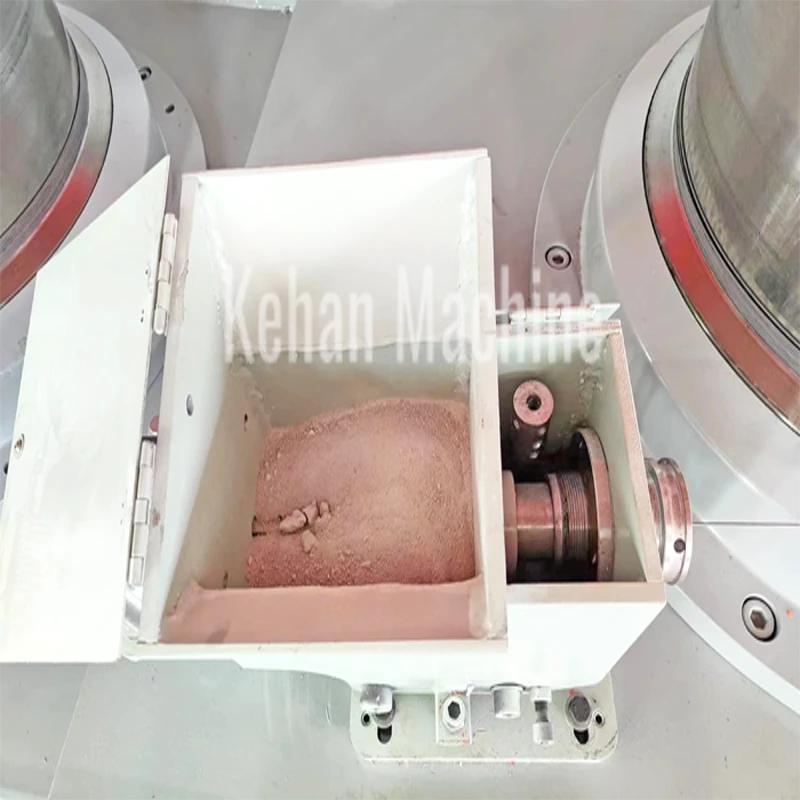

(4) กล่องแม่พิมพ์หมุน
เครื่องจักรทั้งชุดใช้กล่องแม่พิมพ์หมุน ซึ่งทำให้ผงดึงลวดยึดติดกับพื้นผิวลวดได้ง่ายขึ้น ปรับปรุงคุณภาพของลวดที่เสร็จแล้ว
(5) ปุ่มควบคุม
แต่ละถังมีปุ่มเริ่ม-หยุดแยกกัน ช่วยให้ผู้ปฏิบัติงานควบคุมเครื่องจักรได้อย่างง่ายดาย
(6) ระบบระบายความร้อนด้วยอากาศ
ตัวเครื่องยังมาพร้อมกับระบบระบายความร้อนด้วยอากาศซึ่งช่วยให้ถังซักเย็นลงได้ดีขึ้น
(7) การตรวจจับการระบายความร้อนด้วยน้ำ
ถังแต่ละใบมีช่องสังเกตการไหลของน้ำอิสระเพื่อให้ดูสภาวะการระบายความร้อนด้วยน้ำได้ง่าย

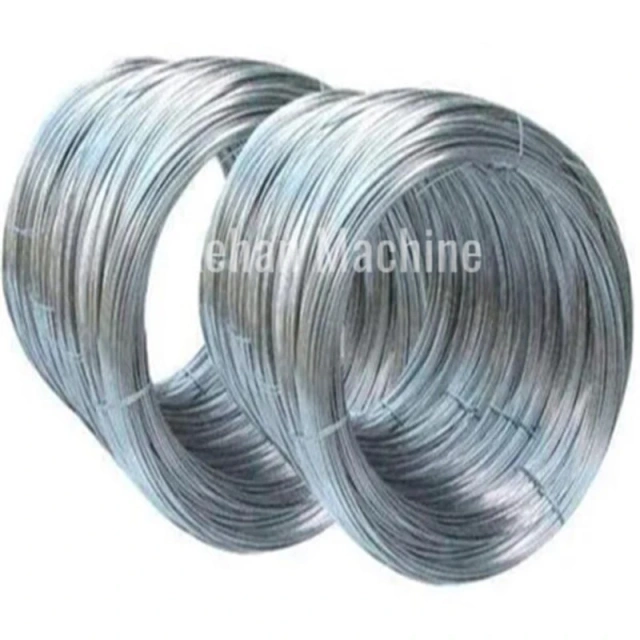

การประยุกต์ใช้ผลิตภัณฑ์
ลวดเหล็กดึงถูกนำไปใช้ในการผลิตอุปกรณ์ยึดลวด แผงลวดเชื่อม และสินค้าโลหะอื่นๆ
