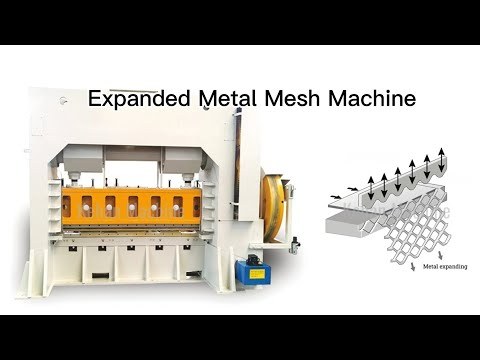

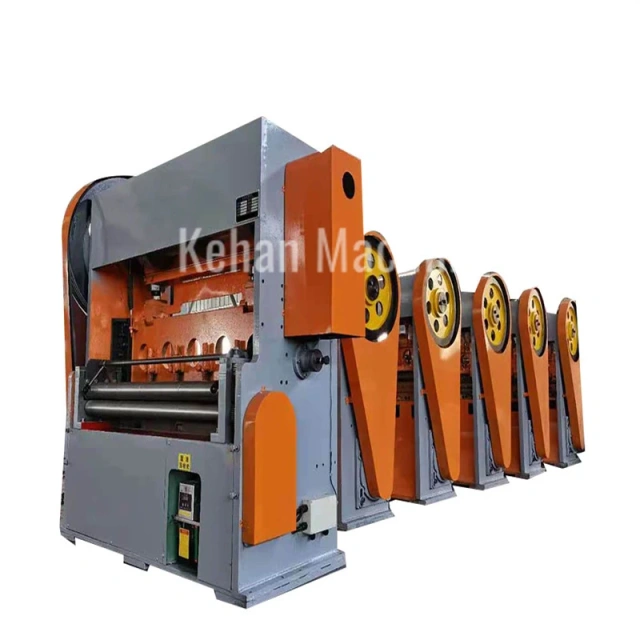

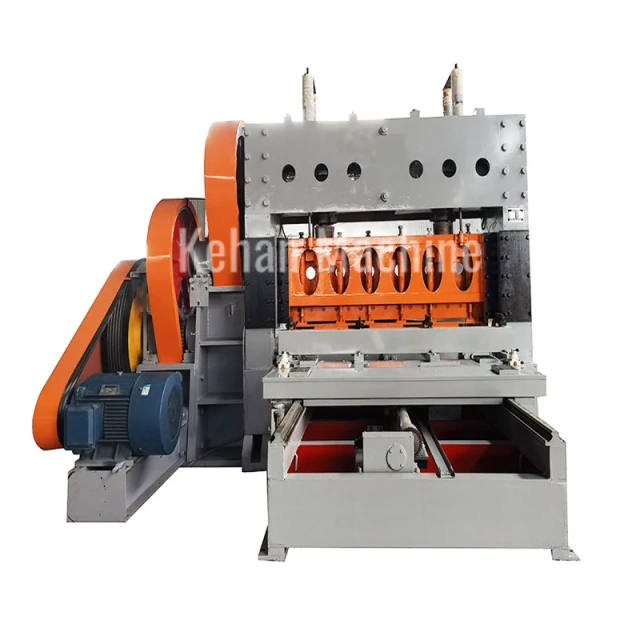

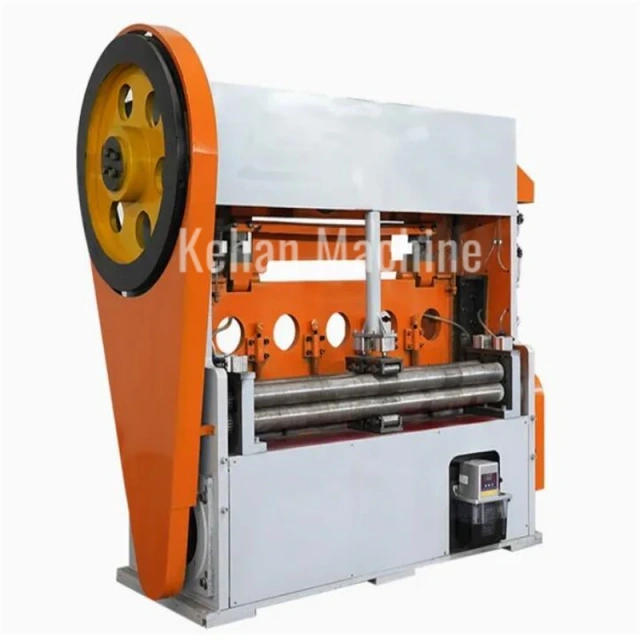

เครื่องขยายตาข่ายโลหะเป็นเครื่องเจาะและตัดตาข่ายเหล็กประเภทหนึ่ง นอกจากนี้ เครื่องทำตาข่ายโลหะยังเป็นที่รู้จักในชื่อ เครื่องตาข่ายเพชร เครื่องตาข่ายยืด เครื่องเจาะและตัดตาข่ายรูปทรงพิเศษ เครื่องขยายตาข่ายโลหะได้รับการพัฒนาขึ้นเพื่อให้ผลิตได้อย่างมีประสิทธิภาพสูง โดยอาศัยการพัฒนาอย่างรวดเร็วของตลาดตาข่ายลวดและความต้องการที่แท้จริง
พารามิเตอร์ทางเทคนิค
|
พิมพ์ |
จีบี-6.3 |
จีบี-16 |
จีบี-25 |
จีบี-40 |
จีบี-63 |
จีบี-100 |
จีบี-160ที |
จีบี-260ที |
|
ความหนา (มม.) |
0.1-1.5 |
0.2-1.5 |
0.2-1.5 |
0.3-2.5 |
0.3-3 |
0.3-4 |
0.5-8/ 0.5-8/ 0.5-6 |
0.5-10 |
|
ความกว้าง(มม.) |
650 |
1,000 |
1250 |
1500 |
2000 |
2000/ 2500 |
2000/ 2500/ 3200 |
2000/ 2500 |
|
จังหวะต่อนาที (ครั้ง/นาที) |
<320 |
<280 |
<280 |
<130 |
<90 |
<80 |
<65 |
<65 |
|
ความยาวของตาข่าย (มม.) |
<20 |
<25 |
<30 |
<100 |
<100 |
<240 |
<240 |
<150 |
|
ระยะทาง(มม.) |
<10 |
<10 |
<10 |
<15 |
<15 |
<30 |
<30 |
<40 |
|
มอเตอร์ (กิโลวัตต์) |
4 |
5.5 |
5.5 |
11 |
11 |
18.5/22 |
30 |
55 |
|
ขนาด (มม.) |
0.8*1.4*1.5 |
1.3*1.8*1.9 |
1.3*2.2*1.9 |
1.8*0.9*1.9 |
2.4*3.9*2.2 |
3.3*3.7*2.4 |
3.5*3.8/4.2/4.9*2.6 |
3.7*4.4/4.9*2.7 |
|
น้ำหนัก (ตัน) |
1.2 |
2.8 |
3.3 |
4.5 |
11 |
13/14 |
17/19/21 |
26/29 |
เครื่องขยายตาข่ายโลหะความเร็วสูง
|
พิมพ์ |
จีบี-10จี |
จีบี-25จี |
จีบี-50จี2 |
จีบี-50จี4 |
|
ความหนา (มม.) |
0.2-2 |
0.3-2 |
0.5-2 |
0.8-4 |
|
ความกว้าง(มม.) |
700 |
1250 |
1580 |
1580 |
|
จังหวะต่อนาที (ครั้ง/นาที) |
<650 |
<550 |
<380 |
<260 |
|
ความยาวของตาข่าย (มม.) |
<20 |
<25 |
<60 |
<100 |
|
ระยะทาง(มม.) |
<5 |
<5 |
<15 |
<15 |
|
มอเตอร์ (กิโลวัตต์) |
7.5 |
11 |
22 |
30 |
|
ขนาด (ม.) |
1.5*1.1*1.7 |
2.3*1.2*1.8 |
3*1.8*2.1 |
3.1*1.8*2 |
|
น้ำหนัก (ตัน) |
2.4 |
3.5 |
4.8 |
6 |
คุณสมบัติเครื่องขยายตาข่ายโลหะ:
- ระบบอัตโนมัติสูงตั้งแต่วัตถุดิบจนถึงผลิตภัณฑ์สำเร็จรูป
- ระบบควบคุมหน้าจอสัมผัสและ PLC ใช้งานง่าย
- เปลี่ยนแม่พิมพ์สำหรับขนาดลวดและพารามิเตอร์ที่แตกต่างกัน
- ตัดอัตโนมัติตามความยาวตาข่ายที่แตกต่างกัน
- มอเตอร์สเต็ป หรือ มอเตอร์เซอร์โว เพื่อการเชื่อมที่แม่นยำ
- เครื่องจักรชนิดเดียวกันสำหรับความกว้างของหมัดที่แตกต่างกัน

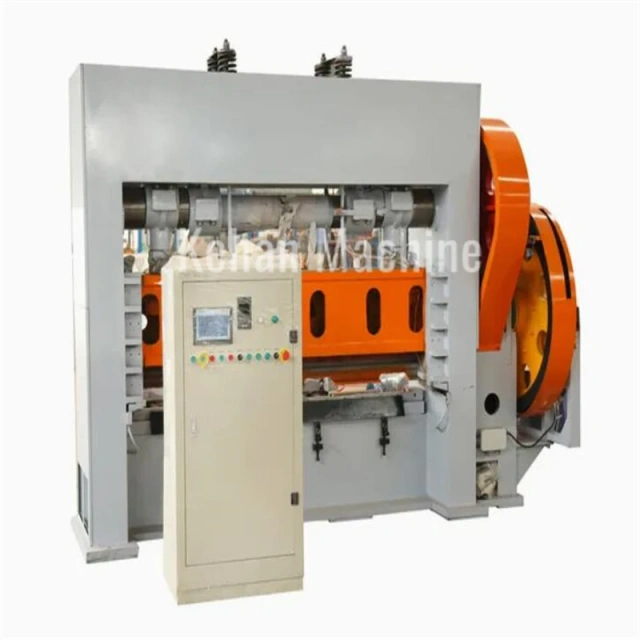

ระบบเครื่องจักรขยายตาข่ายโลหะขั้นสูง:
โดยเฉพาะอย่างยิ่ง อุปกรณ์ Expanded Metal Mesh ผสานรวมระบบ PLC ดิจิทัลเข้ากับมอเตอร์ควบคุมความเร็วความถี่แปรผันเพื่อตอบสนองความต้องการของการผลิตในภาคอุตสาหกรรม ที่น่าทึ่งคือ สถาปัตยกรรมการควบคุมที่เป็นกรรมสิทธิ์ช่วยให้แผ่นโลหะที่ผ่านการแปรรูปมีความหนาสม่ำเสมอ ±0.5 มม. นอกจากนี้ ผู้ปฏิบัติงานยังได้รับพื้นผิวตาข่ายที่เรียบเนียนขึ้นด้วยการปรับความตึงแบบเรียลไทม์ (ช่วงที่ตั้งโปรแกรมได้ 0-500 นิวตัน) เห็นได้ชัดว่าข้อบกพร่องบนพื้นผิวลดลง 83% เมื่อเทียบกับรุ่นที่ควบคุมด้วยอะนาล็อก โดยเฉพาะอย่างยิ่งการลดรอยซี่โครงให้เหลือน้อยที่สุดที่ความลึกต่ำกว่า 0.2 มม.
ในเชิงเศรษฐกิจ การกำหนดค่าที่ได้รับการอัพเกรดจะเพิ่มมูลค่าผลิตภัณฑ์ผ่านทาง:
- ลดขยะวัสดุเหลือใช้ 15%
- รอบการผลิตเร็วขึ้น 22%
- อัลกอริทึมรูปแบบที่ปรับแต่งได้ (โหมดที่ตั้งไว้ล่วงหน้า 12 โหมด)
ในทางเทคนิค การปรับความเร็วแบบไม่มีขั้นตอนจะรักษาอัตราป้อน 1,200-3,600 มม./นาที โดยไม่มีความผันผวนของแรงบิด ที่สำคัญ จอภาพการใช้พลังงานจะแสดงการประหยัดพลังงาน 18% เมื่อเทียบกับระบบขับเคลื่อน AC ทั่วไป

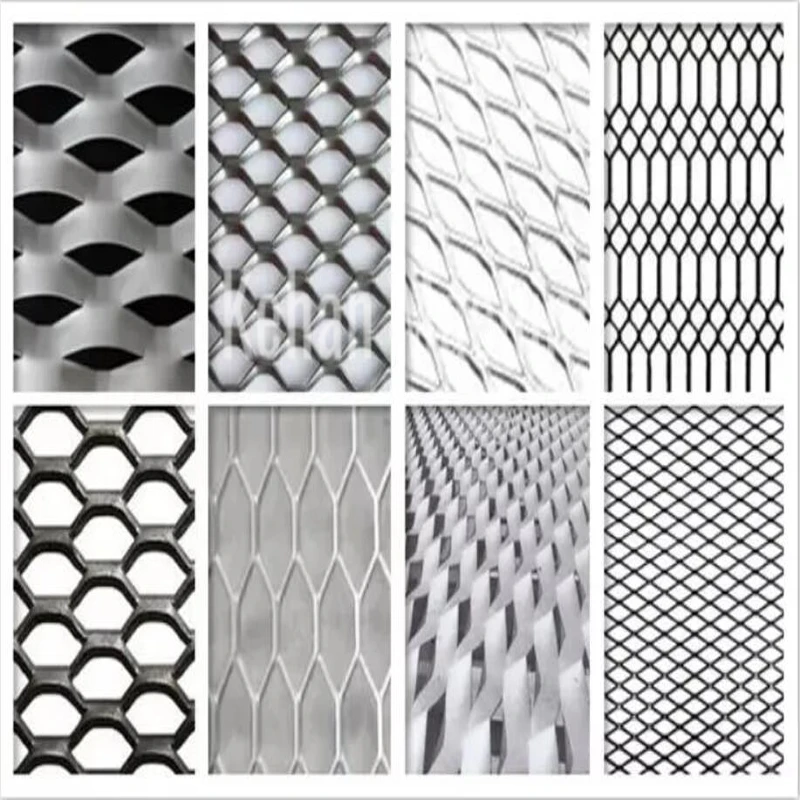

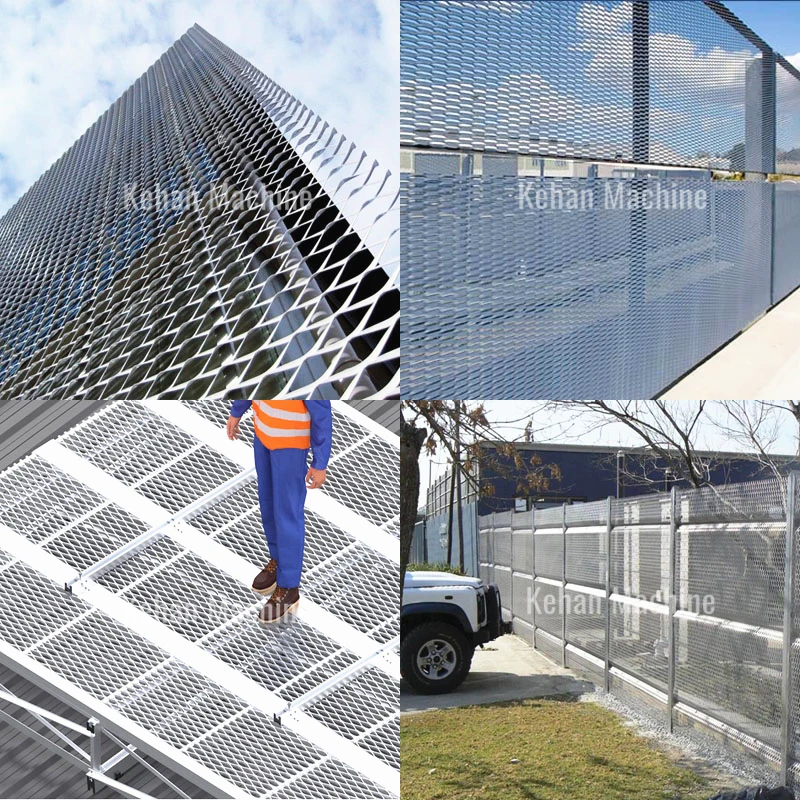

ตาข่ายโลหะขยายมีการใช้งานอย่างกว้างขวางในหลากหลายอุตสาหกรรม:
- โซลูชั่นด้านการก่อสร้าง
ระบบหุ้มผนังและตาข่ายเสริมปูนปลาสเตอร์ โครงยึดคอนกรีตและโครงฝ้าเพดานแขวน ประตูทางเดินที่ปลอดภัยและแผงกั้นบันไดเพื่อความปลอดภัย
- ระบบการกรองน้ำ
เครื่องหมุนเวียนอากาศและตะแกรงกรองปิโตรเลียม เมมเบรนบำบัดน้ำและตะแกรงแยกแร่ ตัวกรองการแปรรูปปิโตรเคมี
- การผลิตภาคอุตสาหกรรม.
ส่วนประกอบโครงสร้างการต่อเรือ แผงเสริมเครื่องใช้ ตัวป้องกันอุปกรณ์อุตสาหกรรมเบา ฯลฯ
- โครงสร้างพื้นฐานรองรับงานหนัก
พื้นกันลื่นสำหรับรถบรรทุกถังน้ำมัน ทางเดินบำรุงรักษาหม้อไอน้ำ โครงข่ายทางเข้าแพลตฟอร์มนอกชายฝั่ง และชั้นความปลอดภัยลิฟต์เหมืองแร่
- สิ่งกั้นป้องกัน
ราวกั้นทางหลวง รั้วรอบสนามกีฬา พื้นที่สีเขียวเชิงนิเวศ ระบบกักเก็บทางการเกษตรและการเพาะเลี้ยงสัตว์น้ำ

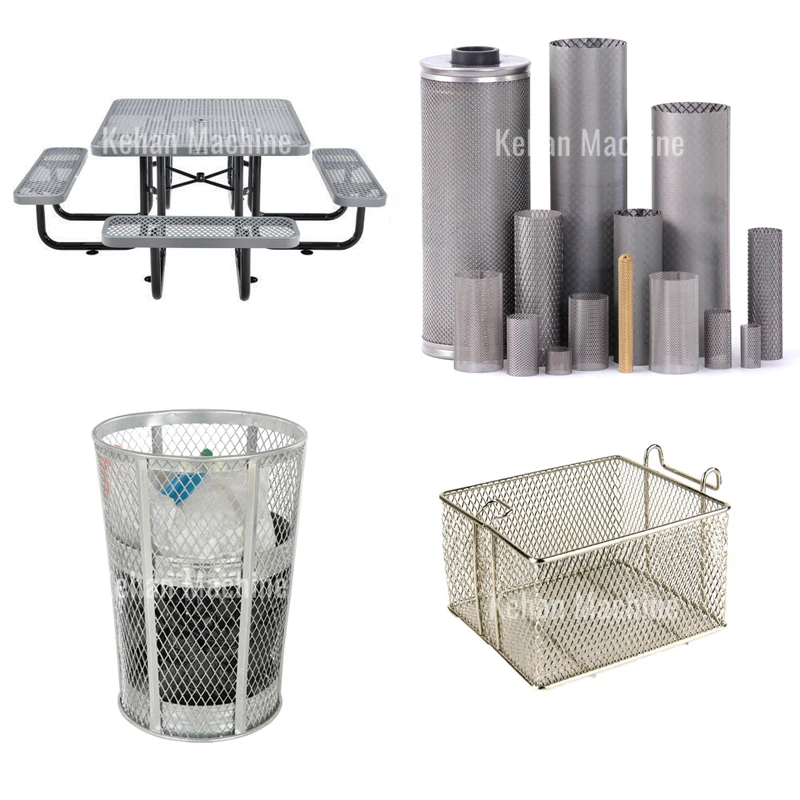

- เฟอร์นิเจอร์ฟังก์ชันการใช้งาน
โครงเฟอร์นิเจอร์กลางแจ้งที่ทนทาน โครงสร้างรองที่นั่งเชิงพาณิชย์ ตัวรองรับม้านั่งทางสถาปัตยกรรม
- ฮาร์ดแวร์เฉพาะทาง
พื้นเก็บสินค้ายานยนต์ ภาชนะขยะอุตสาหกรรม โครงสร้างเครื่องใช้ไฟฟ้าที่มีการระบายอากาศที่ดี ระบบชั้นวางของแบบแยกส่วน
